2 mm sang thước đo: Biểu đồ chuyển đổi cho kích thước tấm, dây, ống và kim

Một bản vẽ thi công yêu cầu một bức tường dày 2 mm trên một ống thép uốn cong. Xác nhận của nhà máy cho biết máy đo 14. Vật liệu đến, thành có kích thước 1,9 mm và khoảng hở trục gá tính cho thành 2 mm không còn khớp với ống trên máy. Không có gì được đặt hàng sai mục đích. Máy đo và milimét đơn giản không mô tả cùng một thứ.

Câu trả lời ngắn gọn: 2 mm là khoảng 14 thước đối với tấm thép, khoảng 12 thước đối với tấm nhôm, khoảng 12 AWG đối với dây và gần 14 BWG đối với thành ống. Mỗi số đến từ một hệ thống đo khác nhau được chế tạo cho một loại vật liệu khác nhau. Khi bạn biết hệ thống nào áp dụng cho phần của mình, quá trình chuyển đổi sẽ mất vài giây thay vì bài viết đầu tiên bị từ chối.

2 mm sang Máy đo: Bảng chuyển đổi nhanh

2 mm bằng 0,0787 inch, hoặc 78,7 mils. Bảng bên dưới hiển thị số máy đo gần nhất trong các hệ thống chính được sử dụng cho tấm, dây và ống, cũng như khoảng cách giữa mỗi máy tính từ 2 mm thực.

Đọc cột cuối cùng một cách cẩn thận. Khổ 14 có nghĩa là 1,897 mm trên tấm thép carbon, 1,984 mm trên thép không gỉ và 2,108 mm trên ống, do đó, đơn đặt hàng chỉ nói rằng chỉ riêng khổ 14 sẽ có nhiều hơn 0,2 mm để giải thích.

Tại sao máy đo không có số liệu tương đương

Máy đo là thói quen đánh số, không phải đơn vị. Mỗi hệ thống đều truy nguyên một giao dịch cần tốc ký để đặt hàng vật liệu bằng cách vẽ thay vì đo lường. Do đó, cùng một số có nghĩa là độ dày khác nhau và bước giữa các số liền kề không phải là hằng số.

Bốn họ bao gồm hầu hết mọi trường hợp 2 mm:

• Máy đo tiêu chuẩn Hoa Kỳ dành cho sắt thép tấm và thép tấm, mặc định cho thép tấm carbon ở Bắc Mỹ.
• Brown và Sharpe, được sử dụng cho nhôm, đồng thau và các tấm kim loại màu khác.
• AWG và SWG, được sử dụng cho dây và que tròn ở Bắc Mỹ và Anh.
• Máy đo dây và bàn máy nghiền Birmingham, được sử dụng để đo độ dày thành ống.

Bộ chuyển đổi trả về một số duy nhất cho 2 mm chỉ hữu ích nếu bạn biết bảng nào tạo ra số đó.

Tấm kim loại: Nơi có 2 mm trong mỗi bàn

Đối với tấm thép carbon, khổ 14 là 1,897 mm và khổ 13 là 2,278 mm, do đó, một tấm 2 mm thực sự nằm giữa chúng và gần với khổ 14 hơn nhiều. Khi bản vẽ yêu cầu khổ 14 và máy nghiền cung cấp 2 mm, cả hai bên thường chấp nhận thay thế, nhưng bộ phận này mỏng hơn khoảng 5% so với chú thích danh nghĩa.

Tấm không gỉ và mạ kẽm có 14 giá trị đo riêng, 1,984 mm và 1,994 mm, cả hai đều nằm trong khoảng 1% của 2 mm. Nhôm là ngoại lệ. Theo Brown và Sharpe, 2 mm gần nhất với cỡ 12 ở mức 2,052 mm, trong khi cỡ 13 ở mức 1,829 mm là 8,5% ánh sáng. Việc chọn nhôm cỡ 13 cho thiết kế 2 mm là một sự thay đổi về thiết kế chứ không phải là một sự khác biệt tròn trịa.

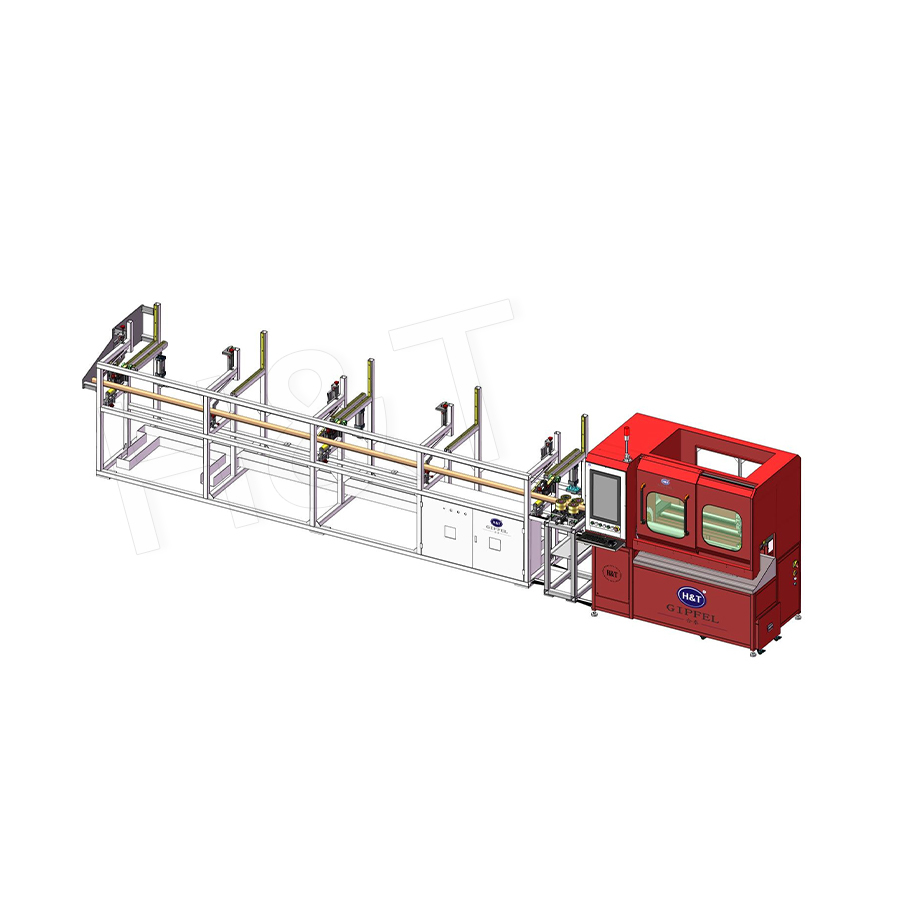

Hệ thống cắt và vát ống bằng laser tự động Gipfel Cắt laser ống đa trục hoàn toàn tự động với mâm cặp có thể chuyển đổi hỗ trợ xử lý ống có độ chính xác cao; có liên quan khi sự khác biệt về độ dày ảnh hưởng đến chất lượng tiêu điểm, khí và cạnh. Xem sản phẩm →

Việc cắt cũng bị ảnh hưởng. Vị trí lấy nét, áp suất khí hỗ trợ và tốc độ nạp được đặt từ độ dày đo được và việc cắt tấm 1,897 mm bằng chương trình được viết cho 2 mm có xu hướng để lại cặn hoặc cạnh thô hơn.

Dây: Đường kính 2 mm Không phải bình phương 2 mm

Đối với dây tròn đặc, 2 mm là 12 AWG ở Bắc Mỹ, trong đó 12 AWG có kích thước 2,053 mm và 14 SWG ở Anh, trong đó 14 SWG có kích thước 2,032 mm. Cùng một dây mang hai số đo khác nhau tùy thuộc vào tiêu chuẩn đằng sau bản vẽ.

Diện tích và đường kính cũng dễ nhầm lẫn. Cáp điện có kích thước theo mặt cắt ngang và dây dẫn hình vuông 2,0 mm có chiều ngang khoảng 1,63 mm, gần 14 AWG. Ngược lại, một sợi dây đặc có đường kính 2 mm có tiết diện bình phương là 3,14 mm. Đặt hàng một cái khi bản vẽ có nghĩa là cái còn lại khiến bạn có đường kính mỏng hơn khoảng 23 phần trăm hoặc nặng hơn 57 phần trăm cho cùng một chiều dài.

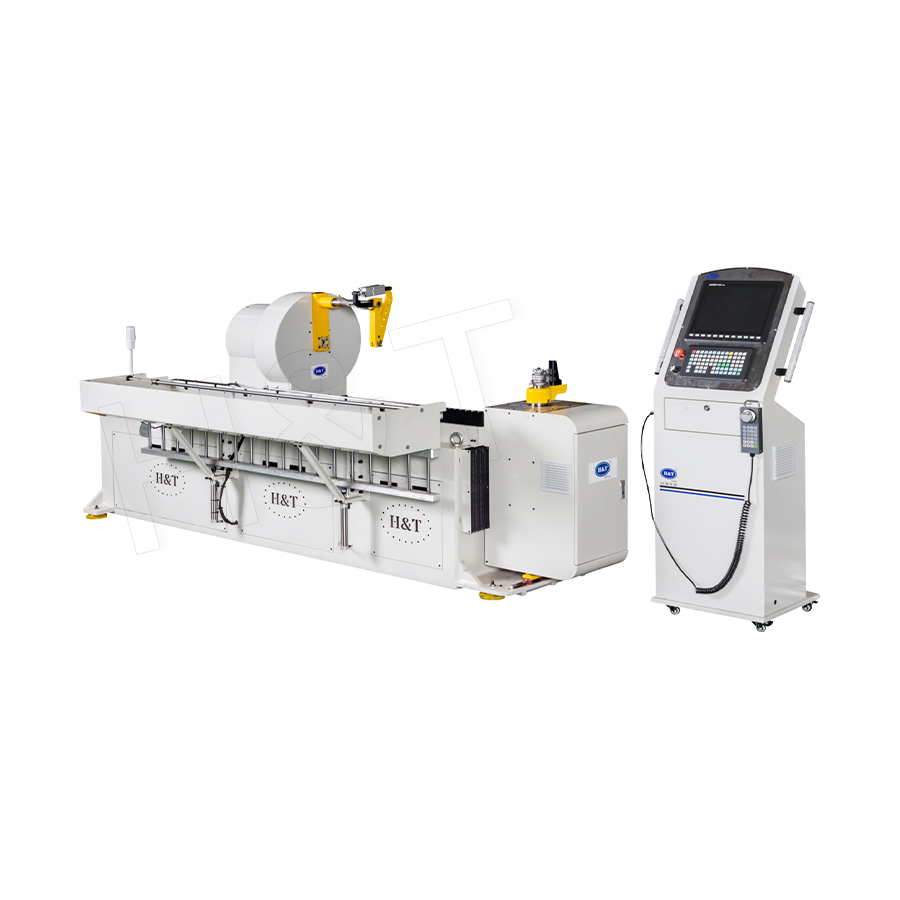

Máy uốn ống và dây CNC dòng H&T Máy uốn CNC cho ống nhôm, ống sắt và dây kim loại có tải tự động và bán kính uốn 10–60 mm có thể điều chỉnh; hữu ích khi thay đổi đường kính dây ảnh hưởng đến việc thiết lập. Xem sản phẩm →

Tại máy, đường kính dây thiết lập rãnh cuộn cấp liệu, bán kính uốn cong có sẵn từ khuôn và bù lò xo được sử dụng để chạm tới góc cuối cùng. Dây 1,9 mm trong chương trình được xây dựng cho dây 2 mm có độ giãn khác nhau và có thể vượt quá dung sai góc 1 độ.

Ống và Ống dẫn: Tại sao 2 mm lại an toàn hơn số đo

Độ dày thành ống gây ra nhiều rắc rối nhất vì không có cơ quan nào quản lý nó. Một số nhà máy kế thừa số liệu từ máy đo tấm và những nhà máy khác theo máy đo dây Birmingham. Theo BWG, khổ 14 là 2,108 mm và khổ 15 là 1,829 mm, do đó, một bức tường 2 mm nằm giữa chúng, gần hơn với 14 BWG.

Độ dày của tường kiểm soát nhiều hơn trọng lượng. Tỷ lệ đường kính ngoài với độ dày của thành quyết định liệu một khúc cua có cần trục gá hay không và mức độ hình bầu dục xuất hiện ở tiếp tuyến. Việc giảm từ 2 mm xuống 1,829 mm sẽ làm tăng tỷ lệ đó lên khoảng 9% trên ống 25 mm, đây thường là sự khác biệt giữa phần uốn cong giữ nguyên hình dạng và phần uốn cong phẳng.

Máy cưa nguội chính xác cho thanh kim loại Cưa nguội hoàn toàn tự động dành cho thép tròn, ống, nhôm định hình và hợp kim đồng, với bộ cấp nguồn phụ và máy cắt cacbua; phù hợp với các vết cắt chính xác khi độ dày thành thay đổi. Xem sản phẩm →

Cắt ca cũng vậy. Một bộ cưa nguội dành cho tường 2 mm có các gờ khác nhau trên vật liệu 1,8 mm, và các trạm vát và gỡ bavia ở phía dưới sẽ tuân theo. Việc trộn ống danh nghĩa 2 mm với ống được đánh số đo được giải quyết tốt nhất trước khi ký tắt dụng cụ. Đối với mặt uốn của cùng một quyết định, xem Máy uốn CNC hoạt động như thế nào .

Đồng hồ đo khác đáp ứng 2 mm

Hai hệ thống nữa xuất hiện thường xuyên đủ để quan trọng. Ống kim y tế được đánh số theo đường kính ngoài theo tiêu chuẩn ISO 9626, trong đó 14 G là 2,109 mm và 15 G là 1,829 mm nên ống kim 2 mm được gọi là thước 14. Trong công việc màng và giấy bạc, độ dày được tính bằng mil hoặc micron và 2 mm là 78,7 mils hoặc 2.000 micron. Bởi vì một số nhà cung cấp phim coi thước đo là một phần nghìn inch và những nhà cung cấp khác là một phần mười nghìn, một con số như thước đo 100 cần có định nghĩa bằng văn bản trước khi đặt hàng.

Sự khác biệt 0,1 mm có tác dụng gì trên sàn cửa hàng

Độ lệch 0,1 mm nghe có vẻ không đáng kể cho đến khi đạt được quy trình thực tế. Những hậu quả thông thường có thể dự đoán được:

• Độ cứng uốn giảm theo khối lập phương có độ dày, do đó, bức tường mỏng hơn 5 phần trăm sẽ mất khoảng 15 phần trăm khả năng chống làm phẳng.
• Khuôn kẹp, ống kẹp và cuộn cấp liệu có kích thước 2 mm có thể trượt hoặc đánh dấu bề mặt 1,9 mm, đặc biệt là trên bề mặt không gỉ.
• Springback dịch chuyển một phần của một độ, tích tụ trên một phần có nhiều khúc cua.
• Chất lượng cắt bằng laze, chiều cao lưỡi cưa và hình dạng vát theo bức tường được đo chứ không phải theo tiêu chuẩn.
• Trọng lượng và chi phí phụ thuộc trực tiếp vào độ dày, do đó, tấm mỏng hơn 5% có nghĩa là chi phí vật liệu ít hơn khoảng 5%.

Rủi ro thầm lặng là việc mua hàng. Ba nhà máy trích dẫn cỡ 14 có thể cung cấp 1,87 mm, 1,90 mm và 1,95 mm, tất cả đều nằm trong dung sai thương mại của chính họ. Nếu trạng thái bản vẽ chỉ đánh giá thì cửa hàng sẽ kế thừa sự thay đổi. Việc nêu độ dày tính bằng milimét với một dải rõ ràng sẽ loại bỏ đối số.

Cách chuyển đổi 2 mm sang thước đo mà không cần đoán

Một danh sách kiểm tra ngắn giúp cho việc chuyển đổi trở nên trung thực:

1. Xác nhận vật liệu và hình thức: tấm, dây, ống, ống kim hoặc màng.
2. Xác định tiêu chuẩn đằng sau bản vẽ: US Standard Gauge, Brown và Sharpe, AWG, SWG hoặc BWG.
3. Chuyển đổi giá trị đo thành milimét trước khi so sánh với 2 mm.
4. Quyết định xem chú thích có chức năng hay danh nghĩa và giữ giá trị milimet kiểm soát nếu nó hoạt động.
5. Đặt một dải dung sai trong đơn đặt hàng, ví dụ 2,0 mm cộng hoặc trừ 0,05 mm.
6. Kiểm tra chứng chỉ nhà máy hoặc đo lường lần giao hàng đầu tiên trước khi phát hành chương trình gia công.

Hai phút xác minh khi báo giá sẽ rẻ hơn so với một bài viết đầu tiên không đạt yêu cầu về độ dày.

Thước đo 2 mm xuất phát từ một ý tưởng: 2 mm là thước đo và thước đo là quy ước đặt tên. Thép tấm thường có khổ 14, tấm nhôm gần với khổ 12, dây là 12 AWG hoặc 14 SWG, và thành ống nằm gần 14 BWG. Con số chỉ đáng tin cậy khi vật liệu và tiêu chuẩn được đặt tên bên cạnh nó.
