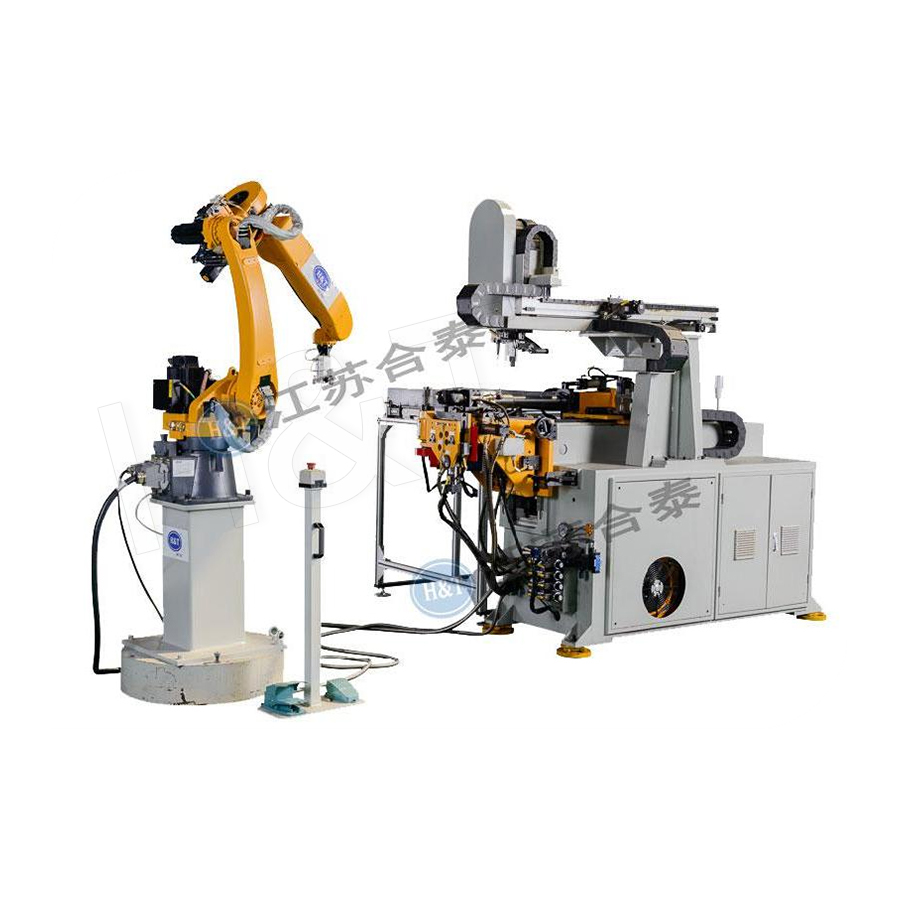

Robot uốn ống đề cập đến sự tích hợp sâu của một hoặc nhiều robot công nghiệp với máy uốn ống CNC để tạo thành một hệ thống hoàn toàn tự động có khả năng thực hiện chu trình sản xuất uốn ống hoàn chỉnh—cấp, kẹp, định vị, kẹp, uốn, kẹp lại để định vị lại và dỡ tải—với sự can thiệp tối thiểu hoặc bằng không của người vận hành. Robot xử lý tất cả các chức năng di chuyển và định vị vật liệu trong khi máy uốn thực hiện trình tự uốn được lập trình dưới sự điều khiển của CNC.
Sự tích hợp này biến đổi một tế bào uốn bán tự động thông thường (trong đó người vận hành tải, định vị và tháo từng ống theo cách thủ công) thành một hệ thống sản xuất tắt đèn hoặc gần tắt đèn. Các tế bào uốn ống của robot xử lý các ống có đường kính, độ dày thành, bán kính uốn cong và hình học 3D phức tạp khác nhau thông qua khả năng linh hoạt của robot. chuyển động 6 trục —tự động điều chỉnh vị trí kẹp, hướng và lực kẹp cho từng thông số kỹ thuật của ống mà không yêu cầu trang bị lại cơ học hệ thống nạp/dỡ.
Robot uốn ống hoạt động như thế nào
Một tế bào uốn ống robot tích hợp nhiều hệ thống giao tiếp thông qua bộ điều khiển tế bào trung tâm, điều phối mọi hoạt động trong một chu trình sản xuất đồng bộ:
- Tạp chí và trình bày ống: Các ống thẳng được lưu trữ trong băng đạn hoặc bộ nạp bó. Cơ cấu tách ống (rung, con lăn hoặc điều khiển bằng trợ lực) đưa từng ống một đến vị trí đón của rô-bốt, với hướng được căn chỉnh theo hướng tiếp cận của rô-bốt.
- Robot đón và định vị ban đầu: Dụng cụ cuối cánh tay (EOAT) của robot—một dụng cụ kẹp tùy chỉnh được thiết kế cho phạm vi đường kính ống—gắp ống từ ổ đạn và mang nó đến mâm cặp hoặc kẹp của máy uốn. Robot định vị ống với độ sâu chèn được lập trình và hướng góc cho lần uốn đầu tiên.
- Máy uốn kẹp và uốn lần đầu: Khuôn kẹp của máy uốn đóng vào ống. Robot có thể nhả tay cầm (nếu máy uốn có tích hợp bàn trượt) hoặc duy trì khả năng giữ phối hợp. Máy uốn CNC thực hiện lần uốn đầu tiên với góc, tốc độ và vị trí trục gá được điều khiển bằng servo chính xác.
- Kẹp lại cho các khúc cua tiếp theo: Sau lần uốn cong đầu tiên, robot sẽ kẹp lại ống ở đúng vị trí cho chiều dài nạp và góc quay của lần uốn tiếp theo. Trình tự kẹp lại này—là thử thách phối hợp phức tạp nhất trong quá trình uốn ống bằng robot—được lập trình sẵn với các đường dẫn được kiểm tra va chạm cho mỗi lần chuyển tiếp uốn trong mọi chương trình bộ phận.
- Hoàn thành và dỡ hàng: Sau lần uốn cong cuối cùng, robot mang ống đã hoàn thiện đến máy đo kiểm tra, băng tải, thiết bị xếp chồng hoặc trạm xử lý xuôi dòng (tạo hình đầu cuối, đánh dấu hoặc lắp ráp). Bộ điều khiển tế bào ngay lập tức bắt đầu chu kỳ tiếp theo khi robot quay trở lại ổ đạn.
Ưu điểm chính của Robot uốn ống
Tăng thông lượng đáng kể
A robot uốn ống tế bào hoạt động liên tục trên 24 giờ mỗi ngày, 7 ngày mỗi tuần chỉ có những điểm dừng ngắn để nạp lại tạp chí và bảo trì định kỳ. So với một máy uốn được chăm sóc thủ công hoạt động trong một ca 8 giờ, một tế bào robot có thể đạt được Thêm 2,5–3× phần mỗi tuần theo lịch từ cùng một máy uốn—năng suất tăng lên thường giúp cho việc tích hợp robot trong vòng 12–24 tháng đối với sản xuất ô tô khối lượng trung bình.
Chất lượng bộ phận nhất quán và khả năng truy xuất nguồn gốc
Tải thủ công tạo ra sự thay đổi giữa các ống với độ sâu chèn và hướng góc góp phần phân tán kích thước ở phần hoàn thiện. Tải robot loại bỏ nguồn biến thể này, đạt được khả năng lặp lại khi chèn ±0,2 mm và ±0,05° —cải thiện khả năng xử lý (Cpk) của các kích thước uốn tới hạn thường từ 0,3–0,5 điểm Cpk so với vận hành thủ công. Dữ liệu sản xuất của mọi bộ phận (đường dẫn robot được sử dụng, thông số uốn, thời gian chu kỳ) được tự động ghi lại theo số sê-ri bộ phận để truy xuất nguồn gốc đầy đủ.
Sản xuất nhiều sản phẩm linh hoạt
Chuyển động 6 trục và EOAT có thể lập trình của rô-bốt cho phép rô-bốt xử lý các ống có đường kính, chiều dài và độ dày thành khác nhau mà không cần trang bị lại cơ học hệ thống tải. Việc chuyển đổi giữa các chương trình bộ phận chỉ yêu cầu lựa chọn công thức phần mềm—robot, máy uốn và bộ điều khiển tế bào đều tải đồng thời các thông số chính xác. Với hệ thống EOAT thay đổi nhanh (bộ thay đổi công cụ tự động trên cổ tay robot), thay đổi đường kính hoàn thành trong vòng chưa đầy 2 phút .
Xử lý song song nhiều khuôn
Một rô-bốt duy nhất có thể phục vụ nhiều máy uốn cùng lúc—kiến trúc dạng ô trong đó rô-bốt tải Máy 1 trong khi Máy 2 đang uốn, sau đó chuyển sang Máy 2 trong khi Máy 1 uốn. Phương pháp chia sẻ máy này có thể tăng sản lượng tổng thể của tế bào lên 30–50% trên các ô rô-bốt một máy và giảm thời gian không hoạt động của rô-bốt (khoảng thời gian rô-bốt chờ máy hoàn thành chu trình chấn) xuống gần bằng không.
Uốn ống bằng robot so với uốn thủ công và uốn tự động bằng CNC
| Yếu tố | Robot uốn ống | Máy uốn nạp tự động CNC | Máy uốn CNC thủ công |
|---|---|---|---|
| Giờ hoạt động/ngày | Lên đến 24 giờ | Lên đến 24 giờ | 8–16 giờ (ca) |
| Kết hợp sản phẩm linh hoạt | Cao (robot 6 trục) | Trung bình (trục cấp liệu cố định) | Cao (người vận hành thích ứng) |
| Tính nhất quán về chiều từng phần | Cao nhất | Cao | Trung bình |
| Phục vụ nhiều máy | Có (1 robot: 2–3 máy) | Không | Có (1 người vận hành: 2 máy) |
| Chi phí đầu tư | Caoest | Trung bình | Thấp nhất |
| Hoàn vốn ROI (điển hình) | 12–24 tháng | 6–18 tháng | ngay lập tức |
Thiết kế dụng cụ cuối cánh tay (EOAT) để uốn ống
Công cụ cuối cánh tay của rô-bốt là một trong những quyết định kỹ thuật quan trọng nhất trong buồng uốn ống rô-bốt. EOAT phải giữ chặt ống ở nhiều vị trí trong suốt chu trình uốn, điều chỉnh tất cả các đường kính ống trong hỗn hợp sản phẩm và chịu được lực tạo ra trong quá trình uốn mà không để ống bị trượt:
- Bộ kẹp khối chữ V có hàm song song: Thiết kế phổ biến nhất để xử lý ống tròn. Hai khối chữ V (khớp với ống OD) đóng trên ống từ các phía đối diện. Lực kẹp được điều chỉnh bằng servo để tránh đánh dấu bề mặt trên các ống được đánh bóng hoặc tráng trong khi vẫn duy trì khả năng giữ chắc chắn trong quá trình di chuyển.
- Xoay cổ tay EOAT: Đối với các ống cần xoay (định vị lại trục B) giữa các điểm uốn, mô-đun cổ tay xoay trên EOAT cho phép rô-bốt xoay ống quanh trục dọc của nó một cách độc lập với trục cổ tay của rô-bốt—tăng tính linh hoạt lập trình và giảm độ phức tạp đường đi cho các bộ phận 3D phức tạp.
- Hệ thống EOAT thay đổi nhanh: Một bộ thay đổi công cụ tự động gắn trên cổ tay rô-bốt, cho phép nó chọn từ 2–5 dụng cụ kẹp được bố trí sẵn có kích thước khác nhau trong ô. Hệ thống này cho phép robot xử lý các ống từ Ø10 mm đến Ø76 mm trong một ô duy nhất mà không có thay đổi EOAT thủ công giữa các số bộ phận.
- Cảm biến lực/mô-men xoắn: Cảm biến lực-mô-men xoắn 6 trục giữa cổ tay robot và EOAT phát hiện các lực tiếp xúc không mong muốn trong quá trình lắp ống, ngăn ngừa hư hỏng dụng cụ và kích hoạt dừng an toàn nếu ống không được trình bày chính xác hoặc nếu xảy ra sai lệch vị trí.
Ứng dụng công nghiệp của robot uốn ống
Dây chuyền sản xuất ô tô cấp 1
Robot uốn ống Pin là thiết bị tiêu chuẩn tại các nhà cung cấp ô tô Cấp 1 sản xuất dây phanh, đường ray nhiên liệu, hệ thống xả và đường dây làm lạnh điều hòa không khí. Một tế bào điển hình tạo ra 800–1.500 cụm ống mỗi ca có hình dạng ống 3D phức tạp, với tính năng kiểm tra trong quá trình tự động được tích hợp vào đường dỡ hàng của rô-bốt để đạt được Kiểm tra kích thước 100% của mọi bộ phận trước khi nó đi vào bộ đệm vận chuyển.
Các thành phần hàng không vũ trụ và quốc phòng
Các đường thủy lực của máy bay, ống hệ thống nhiên liệu và các bộ phận của hệ thống khí nén được sản xuất trong các bộ phận uốn của robot, trong đó sự kết hợp giữa định vị nhất quán, ghi thông số kỹ thuật số đầy đủ và tích hợp với kiểm tra CMM tạo ra bản ghi chất lượng tuân thủ AS9100 cần thiết cho các bộ phận quan trọng của chuyến bay. Khả năng xử lý các ống titan dễ vỡ bằng chuyển động có kiểm soát, không rung của robot đặc biệt có giá trị trong các ứng dụng hàng không vũ trụ.
Hệ thống HVAC và điện lạnh
Dây chuyền làm lạnh bằng đồng cho hệ thống điều hòa không khí, dạng ống kẹp tóc cho dàn bay hơi và cuộn dây ngưng tụ, và các cụm ống góp được sản xuất trên các tế bào uốn ống robot được tích hợp với các trạm tạo hình cuối và kiểm tra rò rỉ. Robot cho phép sản xuất nhiều sản phẩm liên tục trên các kích cỡ dây chuyền làm lạnh từ Ø6 mm đến Ø28 mm trên một ô duy nhất, hỗ trợ nhiều loại sản phẩm của các OEM thiết bị HVAC.
Các câu hỏi thường gặp về uốn ống bằng robot
Khối lượng sản xuất nào phù hợp với việc đầu tư uốn ống bằng robot?
Đầu tư vào tế bào robot thường được chứng minh bằng khối lượng sản xuất hàng năm là 100.000 cụm ống trở lên mỗi năm cho mỗi bộ phận hoặc khi sự kết hợp giữa các yêu cầu về khối lượng, độ phức tạp của bộ phận và chất lượng tạo ra lợi thế về chi phí trên mỗi bộ phận so với chấn thủ công. Các dòng dây phanh ô tô (nhiều biến thể dùng chung một tế bào robot và máy uốn) thường tổng hợp tới 300.000–800.000 cụm mỗi năm trên mỗi tế bào, mang lại ROI cao trong phạm vi 12–18 tháng .
Chuyển động gắp lại của rô-bốt được lập trình cho các ống 3D phức tạp như thế nào?
Đường dẫn kẹp lại được lập trình ngoại tuyến bằng phần mềm mô phỏng mô hình hóa robot, máy uốn, ống ở trạng thái uốn cong hiện tại và tất cả dụng cụ. Phần mềm tạo ra các đường dẫn robot không va chạm cho mỗi lần chuyển đổi tay nắm lại và mô phỏng toàn bộ chu trình uốn ở tốc độ sản xuất để xác minh rằng không xảy ra hiện tượng nhiễu. Xác thực đường dẫn cuối cùng được thực hiện trên ô vật lý bằng cách chạy thử tốc độ chậm trước khi phát hành sản phẩm. Mỗi chương trình bộ phận lưu trữ đường dẫn robot hoàn chỉnh, các thông số uốn và bản ghi mô phỏng dưới dạng gói kỹ thuật số được liên kết.
Điều gì xảy ra khi tế bào robot gặp lỗi hoặc kẹt ống?
Các tế bào uốn của rô-bốt hiện đại kết hợp nhiều lớp phát hiện lỗi: cảm biến lực-mô-men xoắn trên cổ tay rô-bốt phát hiện lực cản không mong muốn trong quá trình lắp ống; hệ thống thị giác trên ổ đạn xác minh việc phân tách và định hướng ống chính xác trước khi lấy; và máy uốn giám sát dòng điện servo để phát hiện lực uốn bất thường (chỉ ra lỗi ống hoặc kẹt trục gá). Khi phát hiện lỗi, tế bào thực hiện dừng an toàn, ghi lại sự kiện lỗi bằng dấu thời gian và dữ liệu cảm biến, đồng thời gửi cảnh báo cho người vận hành để can thiệp. Xóa các quy trình khắc phục lỗi được lập trình trong bộ điều khiển di động giảm thiểu thời gian khởi động lại xuống mức thông thường 2–5 phút đối với các loại lỗi thông thường.
